Matalan jännitteen harjaton vaihdemoottorit

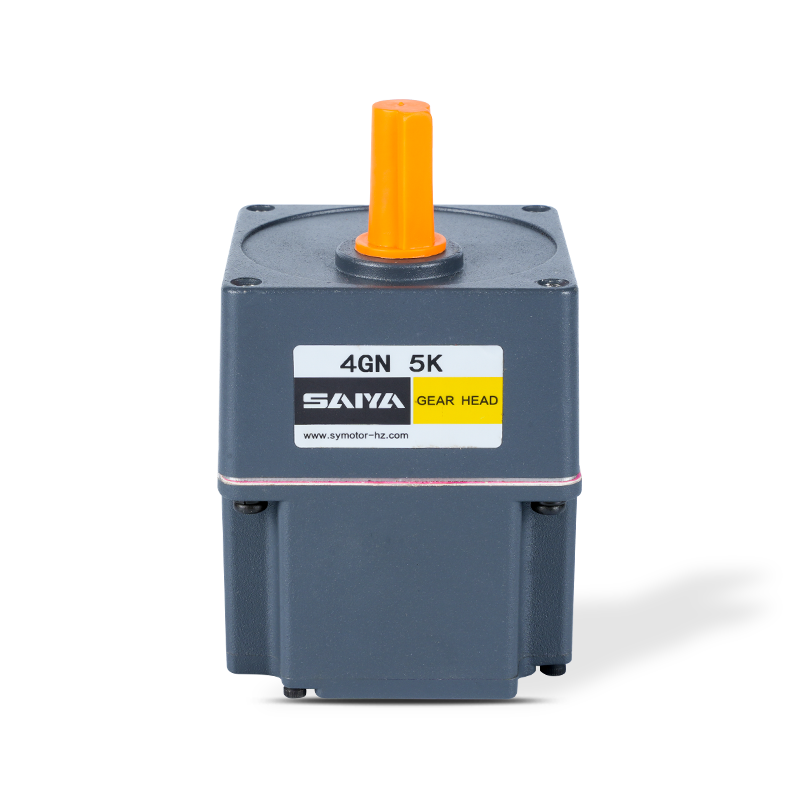

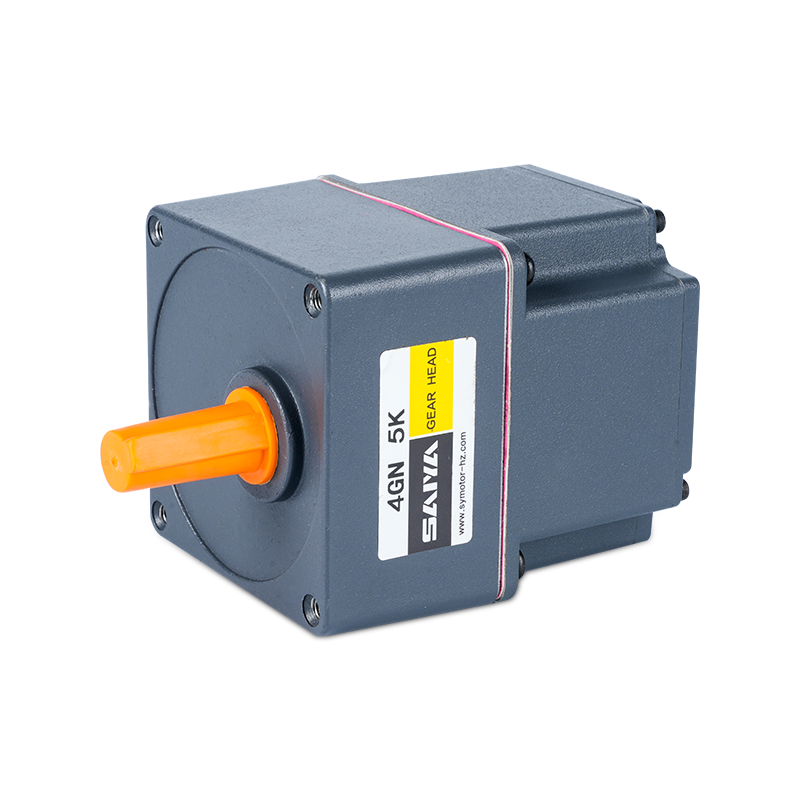

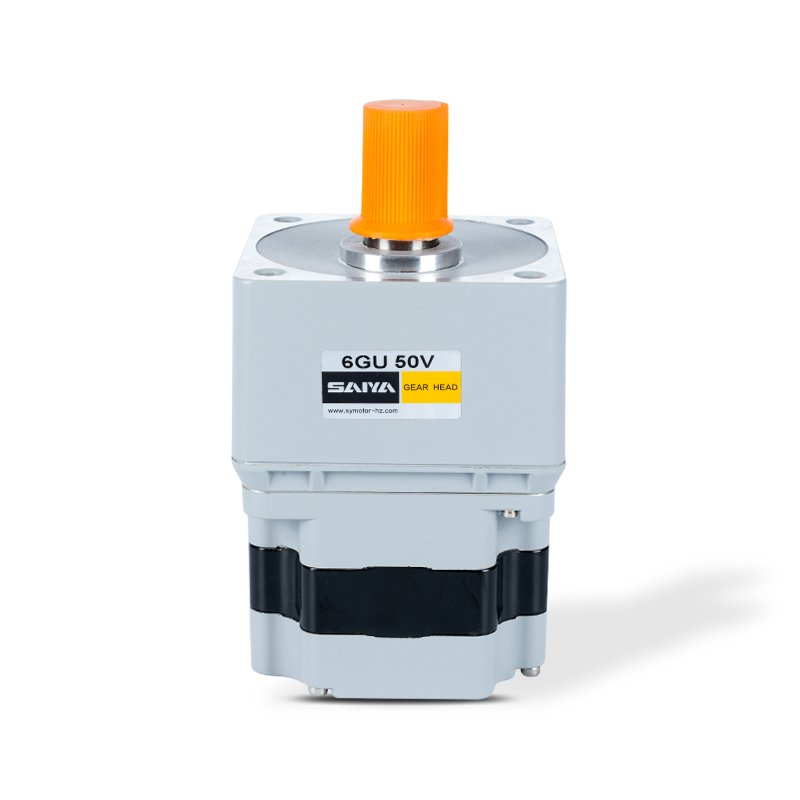

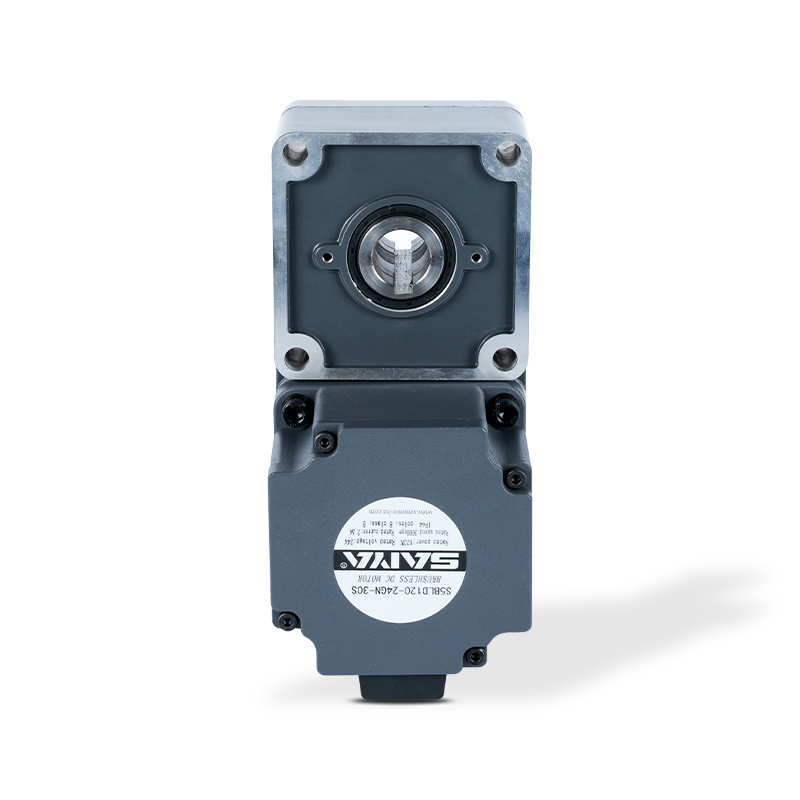

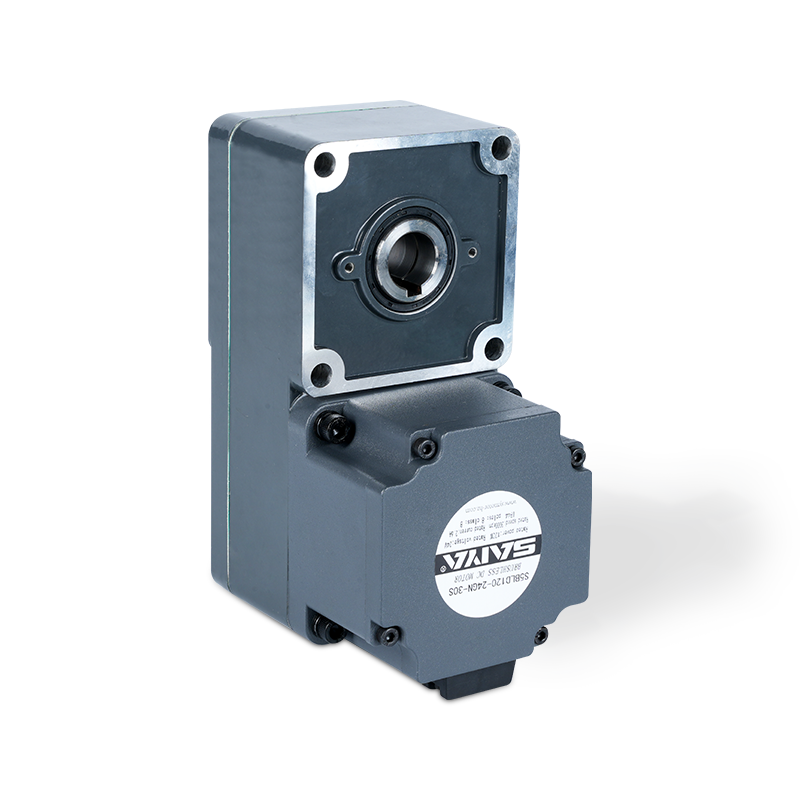

48 V harjaton vaihdemoottori

Jännitteen koko: 48 V ， 60mmx60mm-104mmx104mm

Arvioitu teho: 25-400W

Nimellisnopeus: 3000 rpm

Nimellisvirta: 1,0-10.5a

Vääntömomentti: 0,2-1,27n.m

Ei aiempaa artikkelia | SEURAAVA

+ Ota yhteyttä + Katalogien lataus Tuotevideo

HAKEMUS ALUE

Olemme korkean teknologian yritys, joka on omistautunut vaihtovirtavaihteiden alennusmoottoreiden, pienten alennusmoottoreiden, servokohtaisten planeettavaihteiden, harjattomien ja tasavirtamoottoreiden sekä muiden tuotteiden tuotantoon ja myyntiin.

Logistiikan lajittelu
Automatisoidut robotit
laserleikkaus
Kulunvalvontaportti
Aurinkosähkön voimalaitos
Lääkinnälliset laitteet
AGV

Tuotekuvaus

48 V: n harjaton vaihdemoottori on monipuolinen ja tehokas moottori, joka on suunniteltu monille sovelluksille. Mitat vaihtelevat 60 mm x 60 mm - 104 mm x 104 mm, tämä moottori mahtuu erilaisiin laitekokoihin. Siinä on nimellisteho, joka on välillä 25W-400 W, joten se sopii sekä kevyisiin että raskaisiin tehtäviin. Moottori toimii tasaisella nimellisnopeudella 3000 rpm, mikä varmistaa sujuvan ja luotettavan suorituskyvyn. Sen nimellisvirta on 1,0-10,5A, mikä osoittaa sen tehokkuuden ja energiansäästöominaisuudet.

Yksi tämän moottorin keskeisistä eritelmistä on sen vääntömomentti, jonka nimellisarvo on 0,2-1,27 N.M, joka tarjoaa riittävän voiman mekaanisten järjestelmien ajamiseen. Harjaton muotoilu parantaa kestävyyttä ja vähentää huoltotarpeita, koska ajan myötä ei ole harjoja. Tämä myötävaikuttaa myös hiljaisempaan toimintaan ja suurempaan tehokkuuteen verrattuna harjattuihin moottoreihin.

24 V: n harjaton vaihdemoottori on ihanteellinen käytettäväksi automaatiojärjestelmissä, robotiikassa, sähköajoneuvoissa ja muissa teollisissa sovelluksissa, joissa tarkka ohjaus ja pitkäaikainen luotettavuus ovat välttämättömiä. Sen kompakti koko yhdistettynä vankkoihin suorituskykyominaisuuksiin tekee siitä suositun valinnan insinööreille ja suunnittelijoille, jotka etsivät korkealaatuisia moottoriratkaisuja.

Matalan jännitemoottorin parametrit

Malli	Jännite V	Kuormitusvirta Eräs	Kuormitusnopeus Rpm	Nimellisvoima W -	Nimellisvirta Eräs	Nimellisnopeus Rpm	Arvioitu vääntömomentti N.M	Luokansuojaus IP -IP
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Tyyppi

Matalan jännitemoottori

Tyyppi	Malli
	Hammaspyörä	Pyöreä akseli
Lyijyjohtotyyppi	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

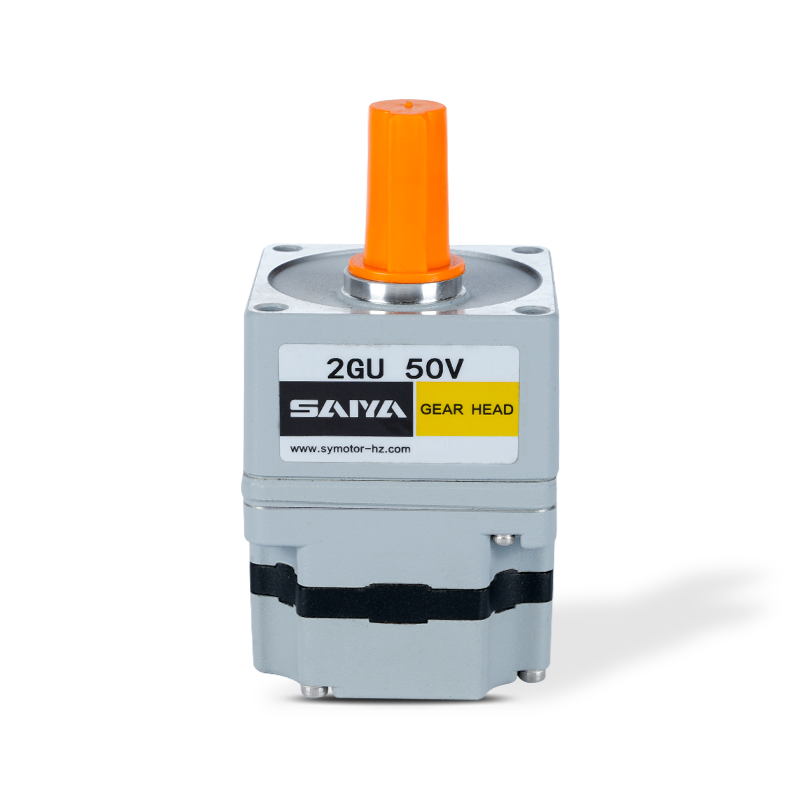

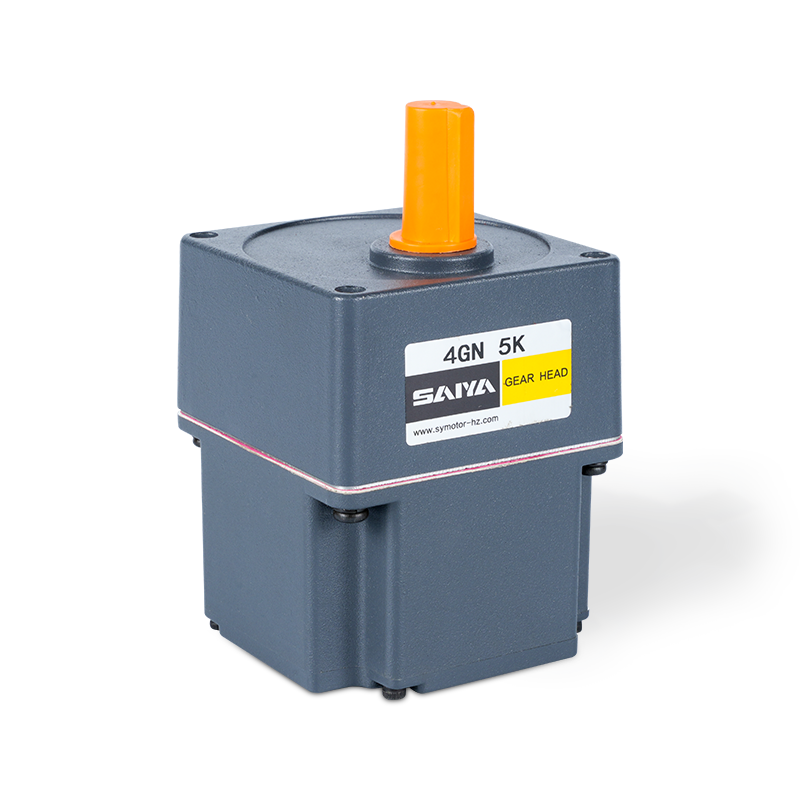

Rinnakkais akselin vaihde (myydään erikseen)

Vaihdetyyppi	Gearhead -malli	Vaihdesuhde

Pitkä käyttöikä ● Matala melu	2gn □ k 4GN □ K 5Gu □ kb 6Gu □ kb	3、3.6、5、6、7.5、9 、 12,5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (desimaalilähde)

Syötä vaihdesuhde mallinimen laatikossa.

Hammaspyöräpöytä

Gearhead ja Mid-Gearbox voidaan myydä erikseen.

Syötä vaihdesuhde ruudussa () mallinimessä.

Värillinen tausta □ osoittaa, että moottorin pyörivä suunta on vastakkainen.

Nopeus lasketaan jakamalla moottorin synkroninen nopeus vaihdesuhteella. Todellinen nopeus on 2% ~ 20% vähemmän kuin näytetty arvo kuorman koosta riippuen.

Vähennä nopeus taulukon vaihdesuhteen ulkopuolelle kiinnittämällä desimaalilähenkilö (vaihde: 10) vaihdepään ja moottorin väliin. Siinä tapauksessa sallittu vääntömomentti on 3n · m.

60 Sarjakorvauksen vääntömomentti Yksikkö: Yläpuoli (N.M)/ Blowside (KGF.CM)

Vaihdesuhde	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Lähtöakselin nopeus	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Korvausmomentti	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Sarjakorvausmomentti Yksikkö: Yläpuoli (N.M)/ Blowside (KGF.CM)

Vaihdesuhde	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Lähtöakselin nopeus	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Korvausmomentti	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 -sarjan korvausmomentti Yksikkö: ylösalaisin (n.m)/ blowside (kgf.cm)

Vaihdesuhde	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Lähtöakselin nopeus	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Korvausmomentti	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Sarjakorvausmomentti Yksikkö: ylösalaisin (n.m)/ blowside (kgf.cm)

Vaihdesuhde	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Lähtöakselin nopeus	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Korvausmomentti	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

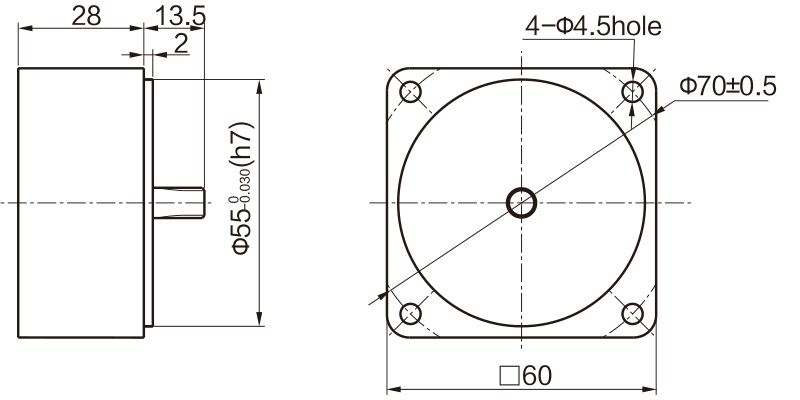

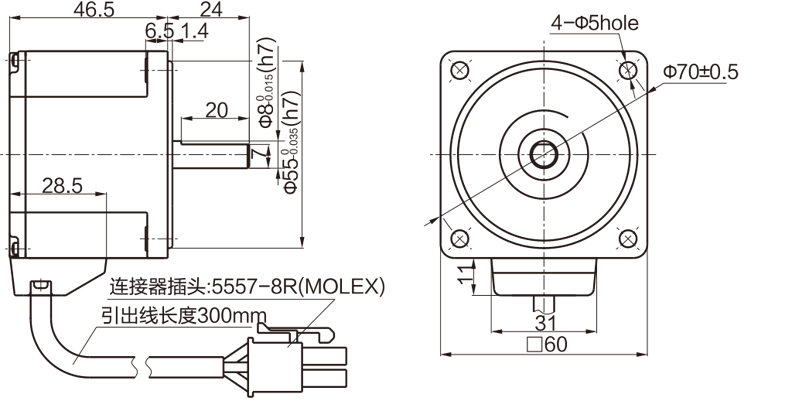

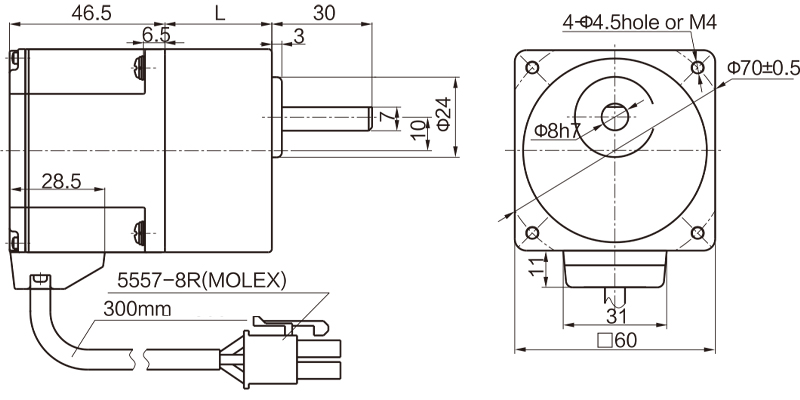

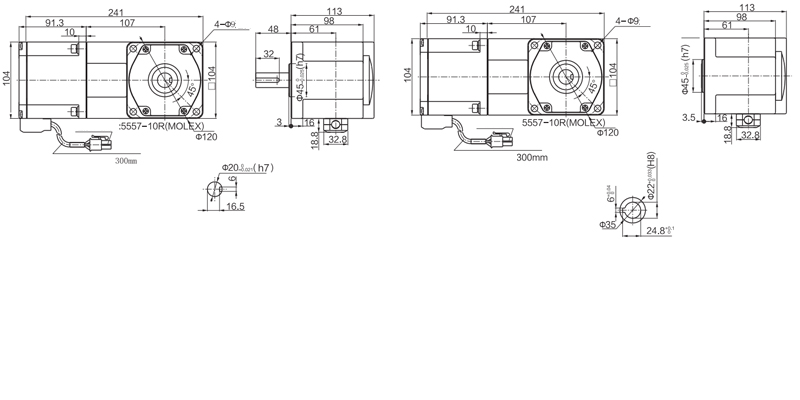

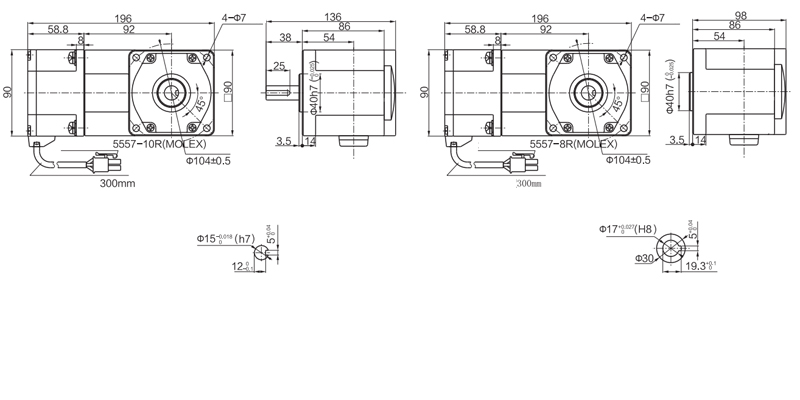

60 sarjan mitat (yksikkö mm)

Asennusruuvit sisältyvät vaihdepäähän.

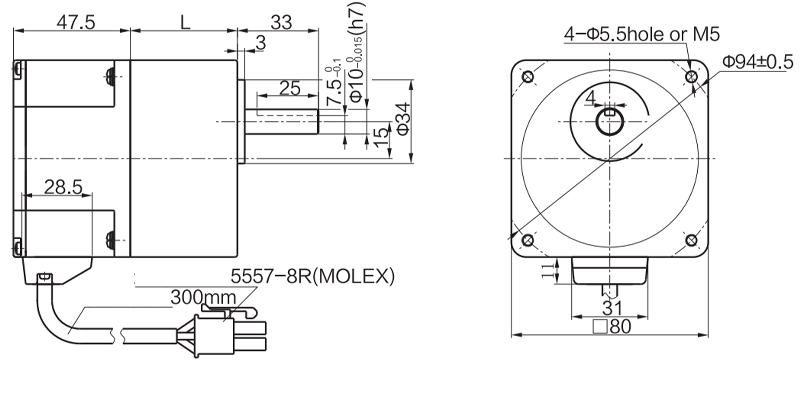

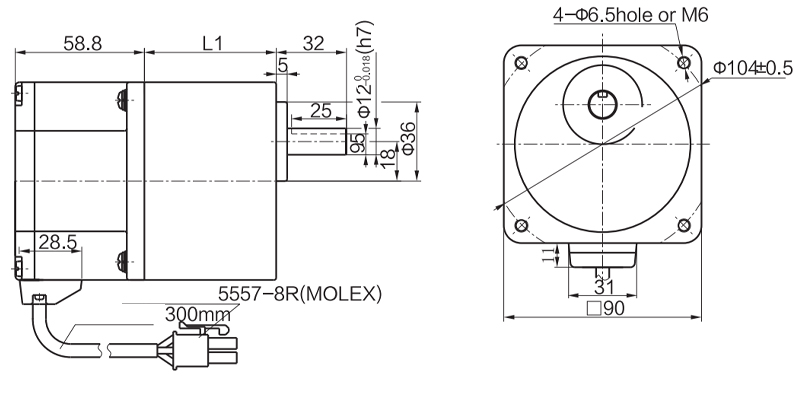

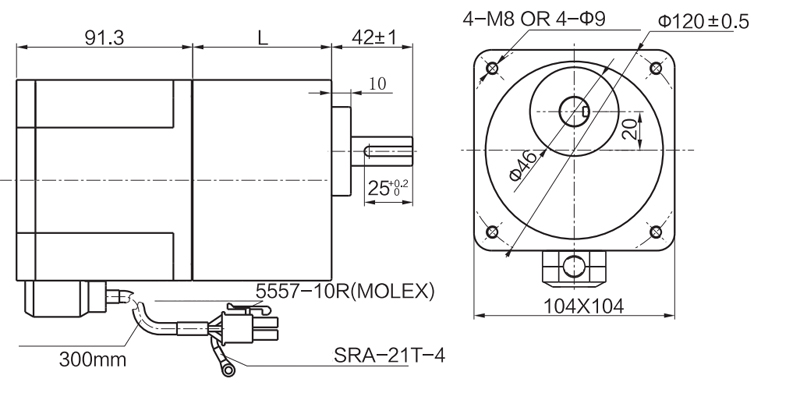

Lyijyjohdotustyyppi

Paino: Moottori: 0,5 kg / vaihde: 0,48 kg

Moottorimalli

Gearhead -malli

Vaihdesuhde

Ulottuvuus

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Syötä vaihdesuhde laatikossa (□) mallimennimessä

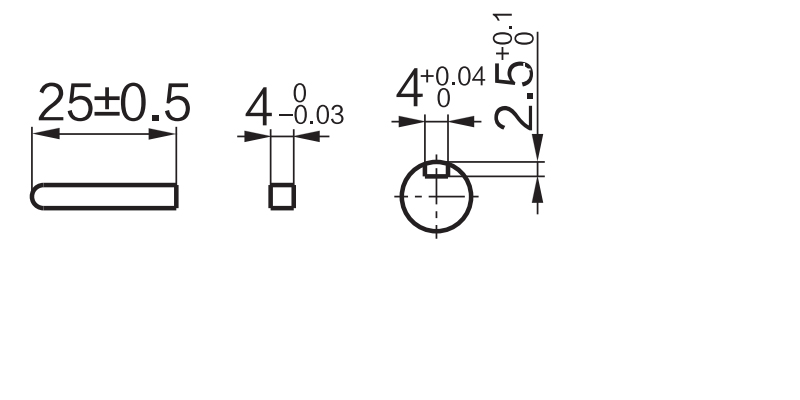

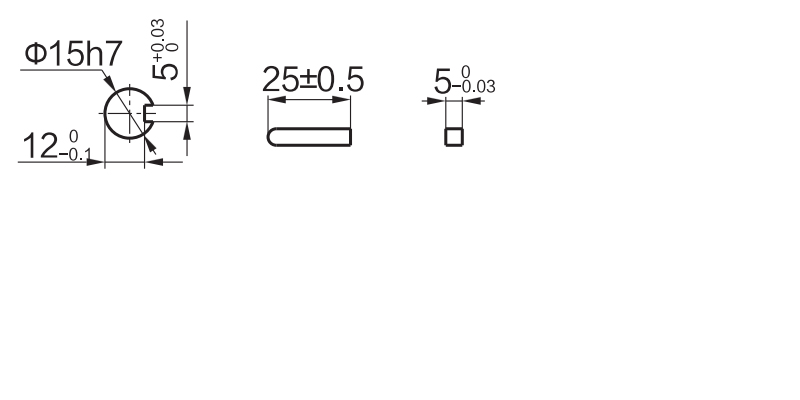

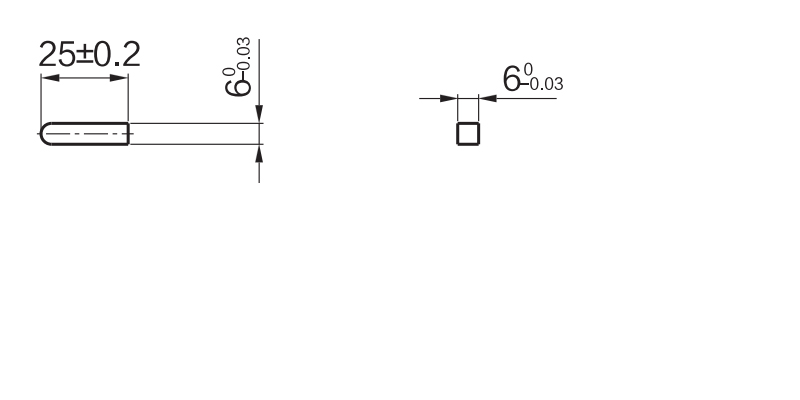

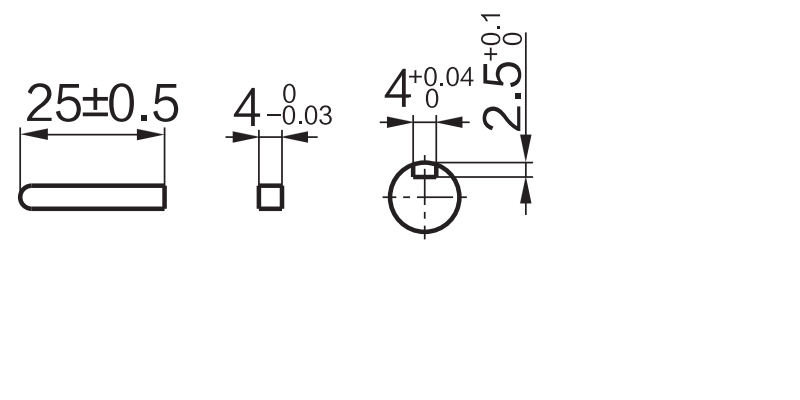

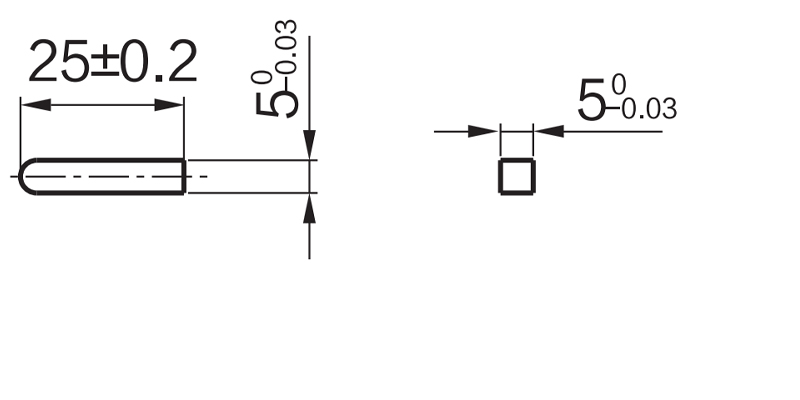

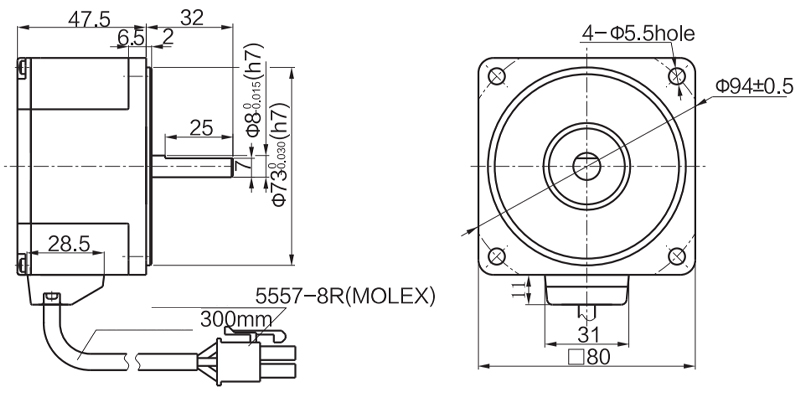

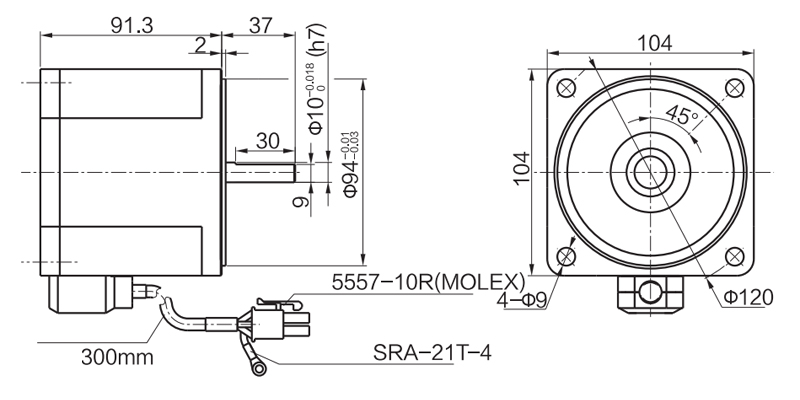

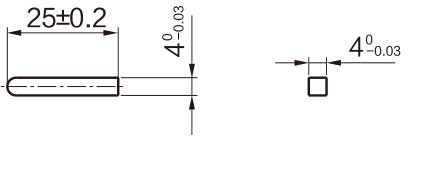

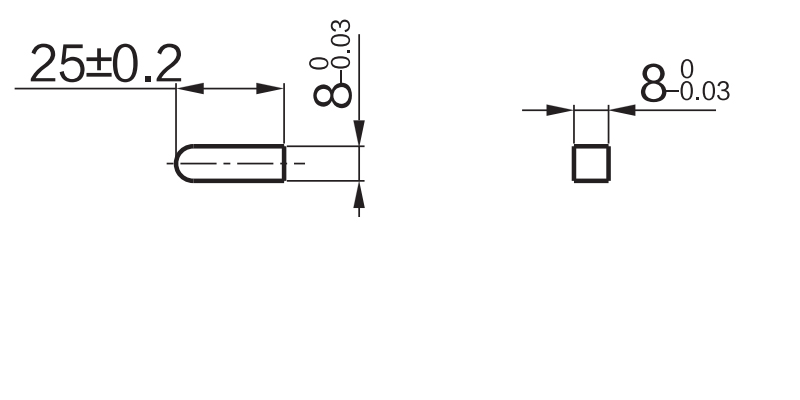

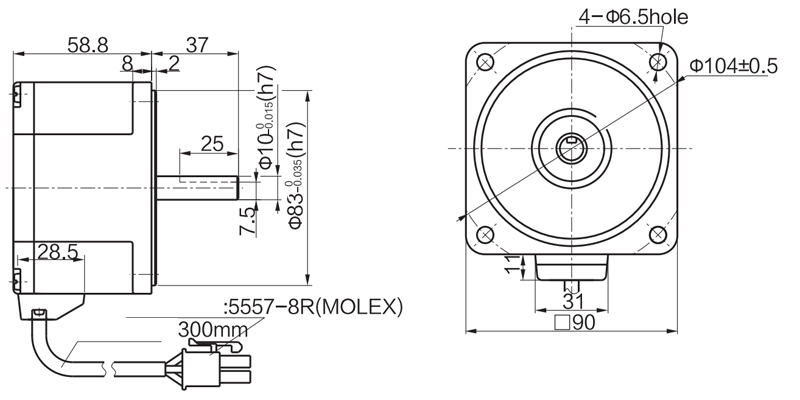

Pyöreän akselin tyypin akseli -osa

Paino ja akseliosan moottorin muoto ovat samat kuin hammaspyörätyypin.

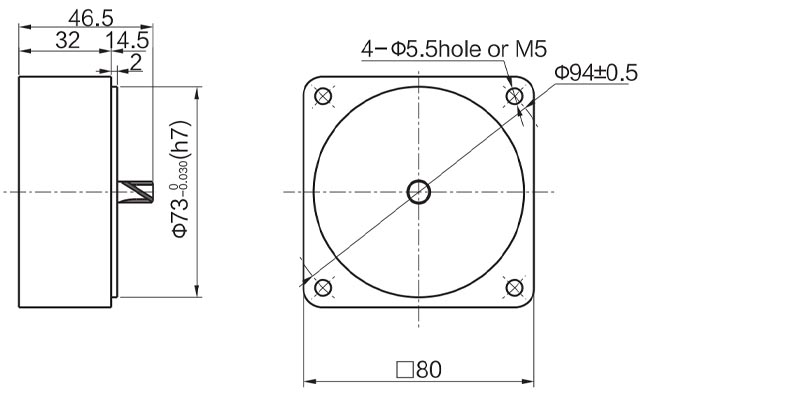

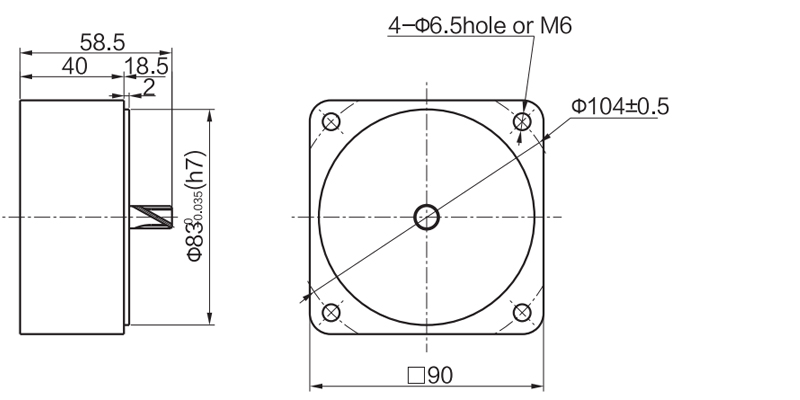

Desimaalilähde

Se voidaan kytkeä GN -hammaspyörän akselityyppiin. 2GN10XK / paino: 0,2 kg

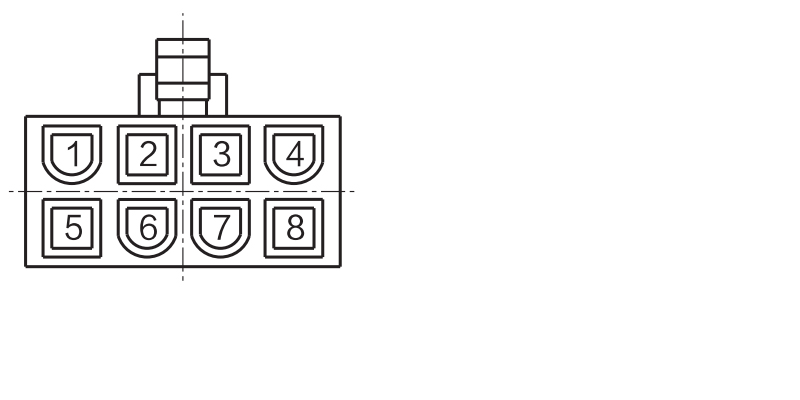

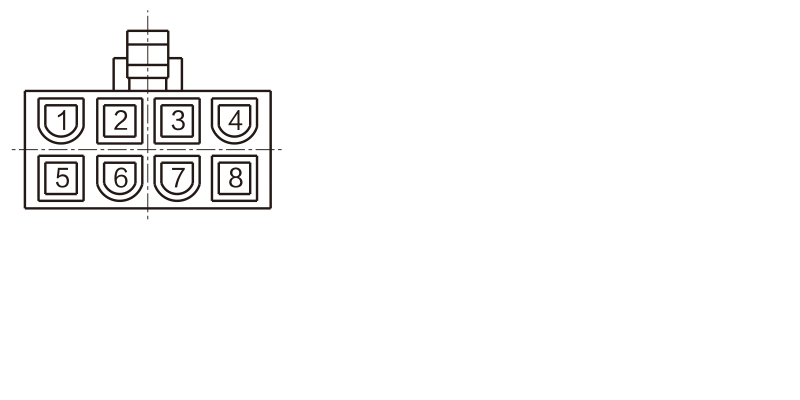

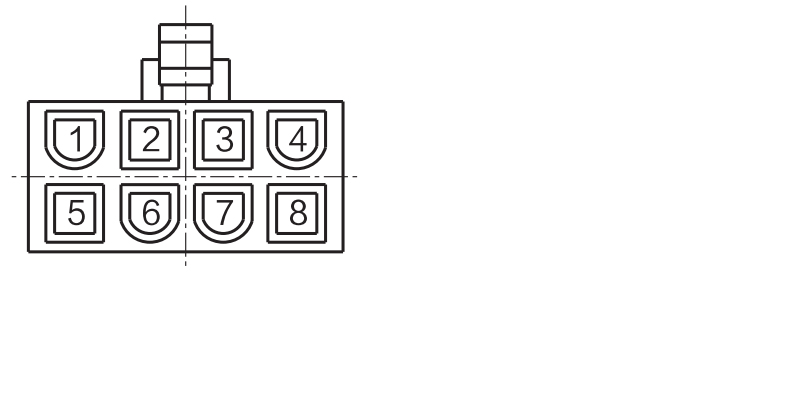

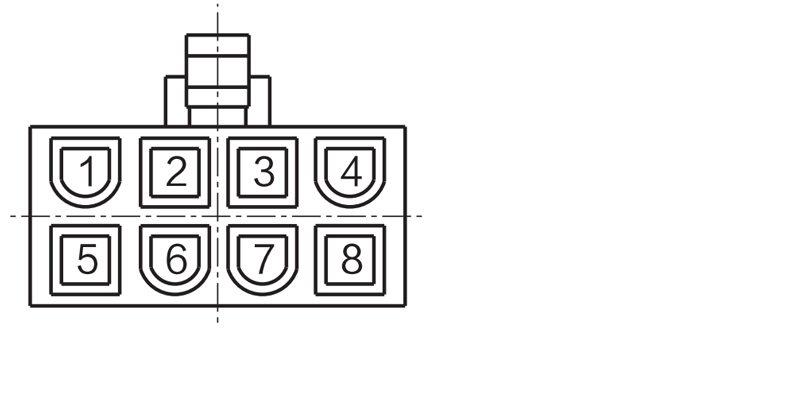

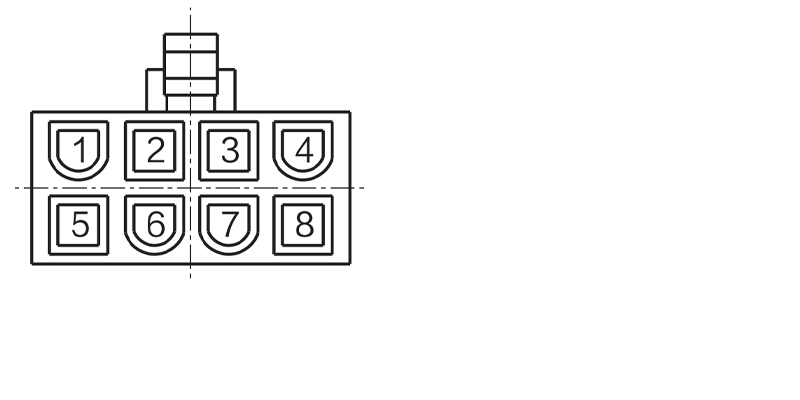

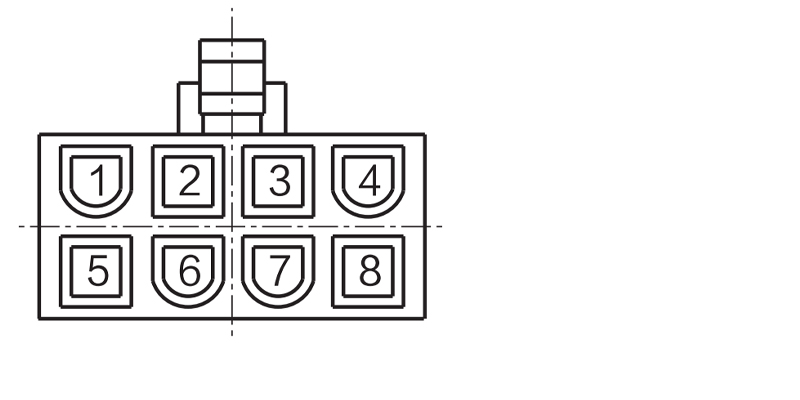

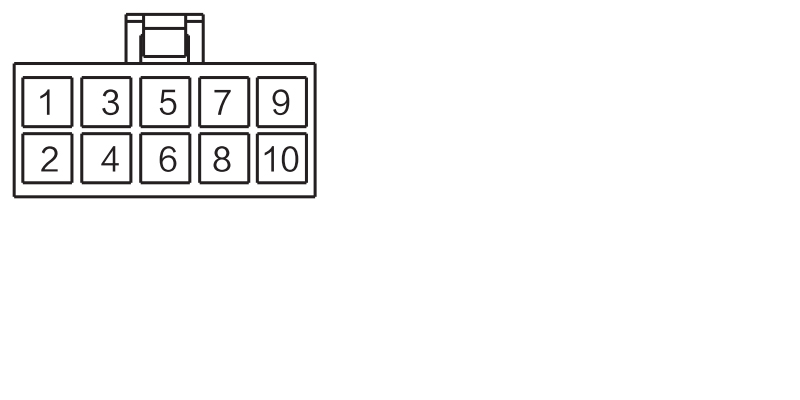

W -rie -pistoke reikä vastaava signaalin selitys

Pistoke	1	2	3	4
Signaali	Oa	W	HZ	Huijari
Pistoke	5	6	7	8
Signaali	V	Hölynpöly	HW	VCC

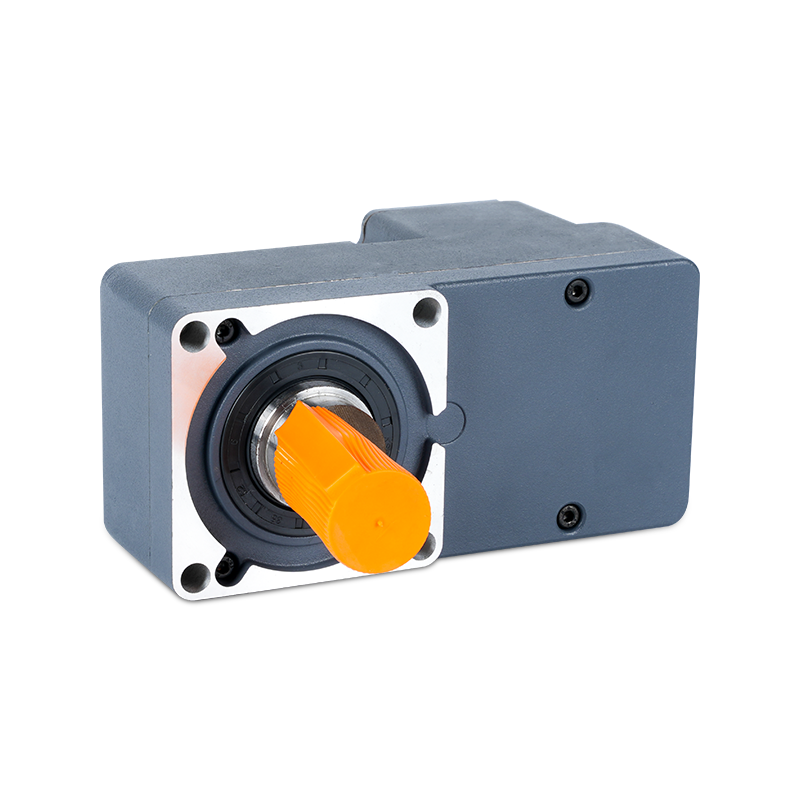

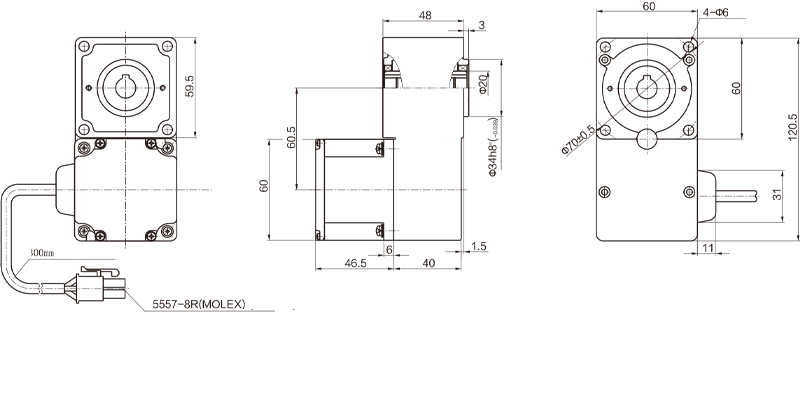

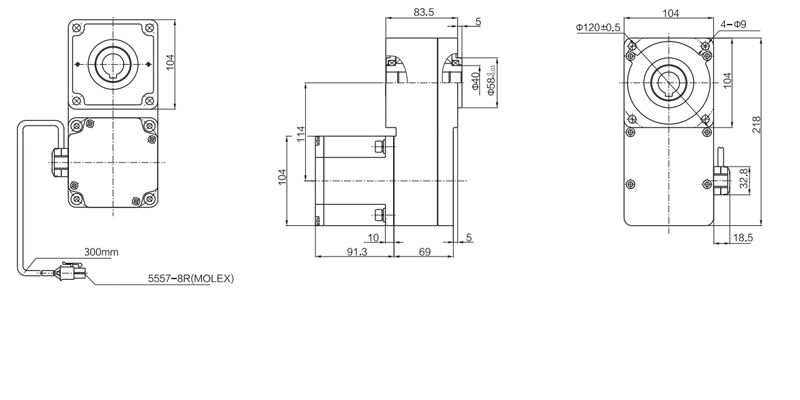

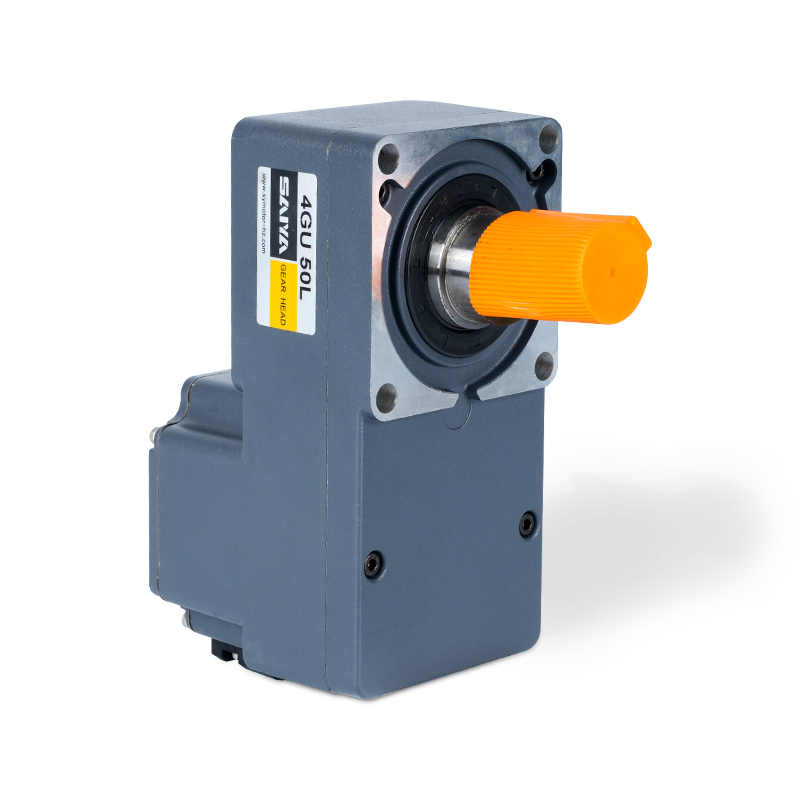

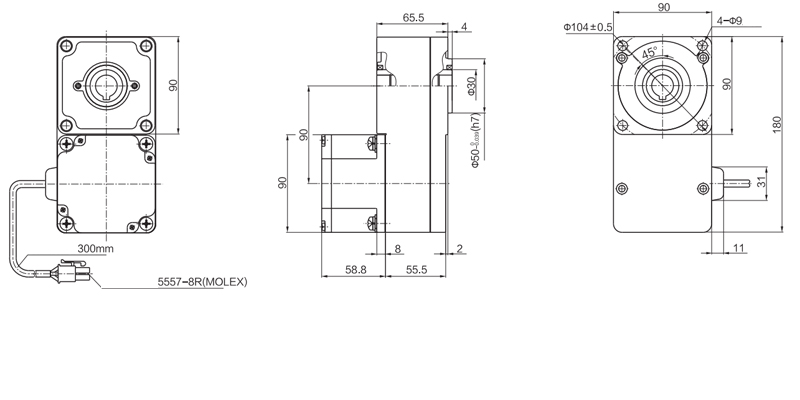

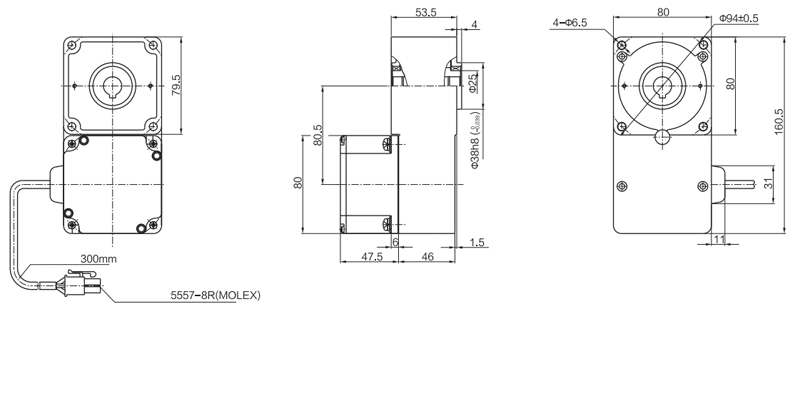

60 Paine L -tyyppinen pelkistin
