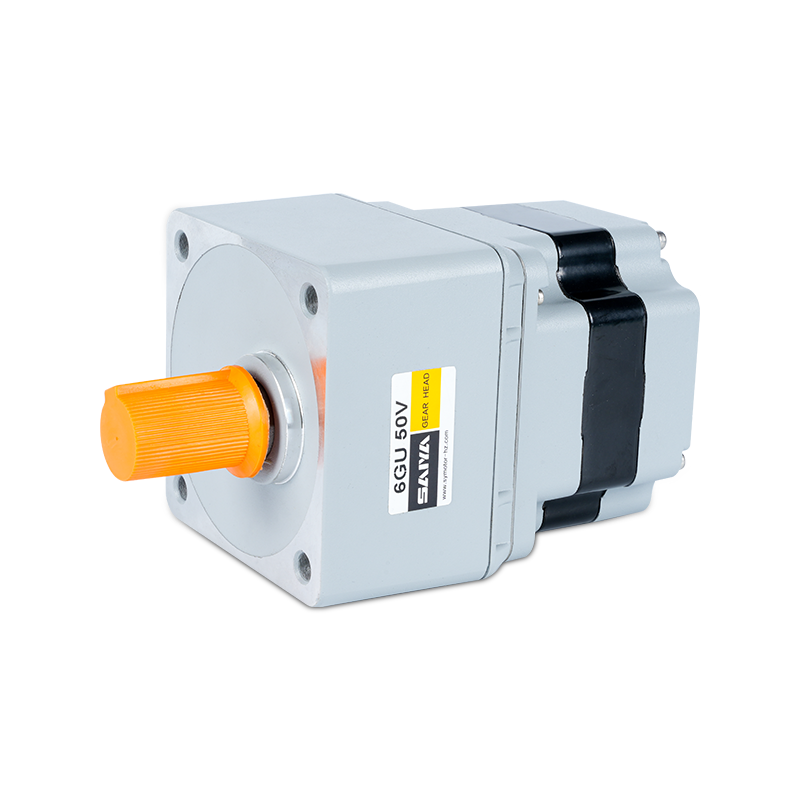

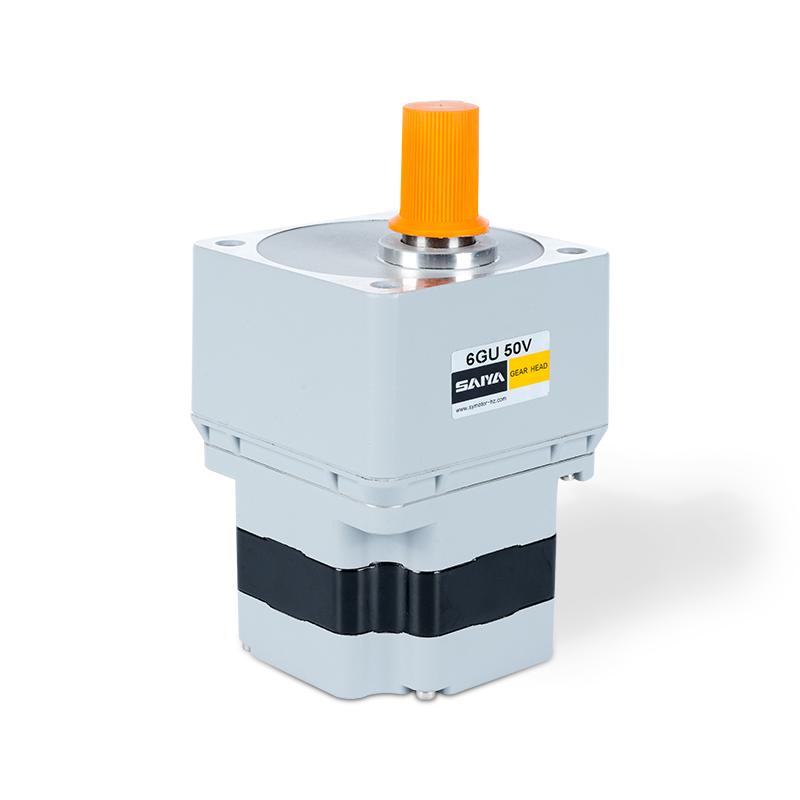

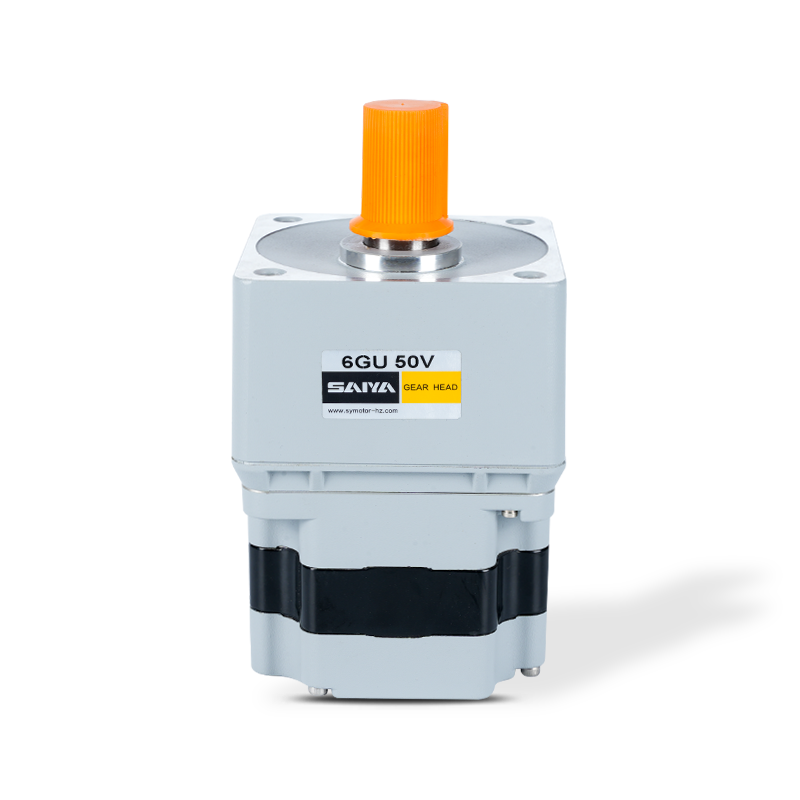

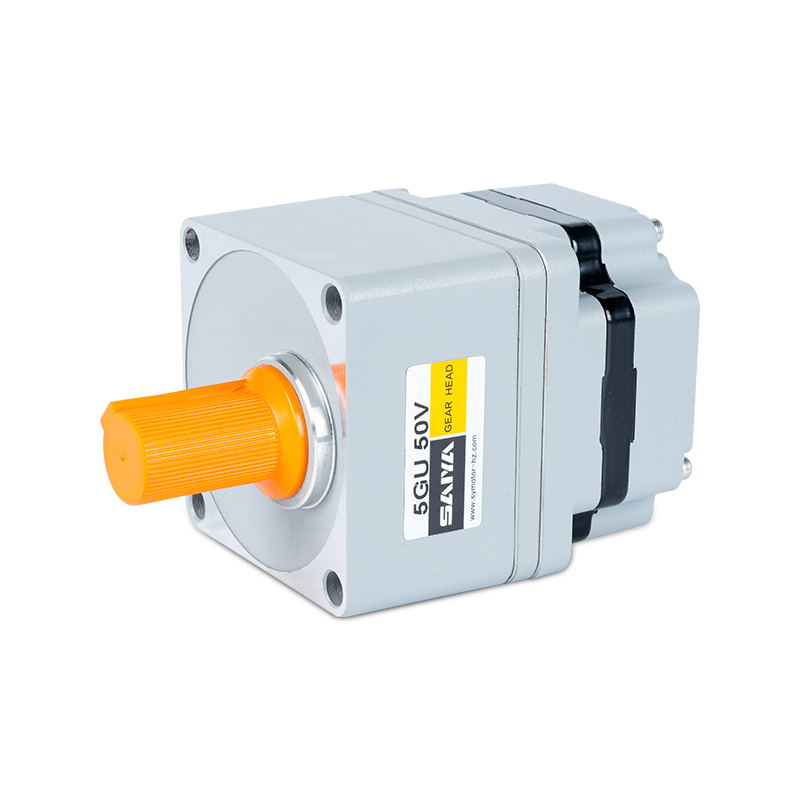

Korkeajännitteinen harjaton vaihdemoottorit

220 V-230V harjaton vaihdemoottori

Jännitteen koko: 220-230V ， 60mmx60mm-104mmx104mm

Nimellisteho: 10-400W

Nimellisnopeus: 3000 rpm

Nimellisvirta: 0,3-7,1a

Vääntömomentti: 0,036-1,5n.m

Ei aiempaa artikkelia | SEURAAVA

+ Ota yhteyttä + Katalogien lataus Tuotevideo

HAKEMUS ALUE

Olemme korkean teknologian yritys, joka on omistautunut vaihtovirtavaihteiden alennusmoottoreiden, pienten alennusmoottoreiden, servokohtaisten planeettavaihteiden, harjattomien ja tasavirtamoottoreiden sekä muiden tuotteiden tuotantoon ja myyntiin.

Logistiikan lajittelu
Automatisoidut robotit
laserleikkaus
Kulunvalvontaportti
Aurinkosähkön voimalaitos
Lääkinnälliset laitteet
AGV

Tuotekuvaus

220 V-230VAC-harjaton vaihdemoottori on vankka ja tehokas ratkaisu, joka on suunniteltu eri sovelluksiin, jotka vaativat tarkkaa ja luotettavaa liikkeenhallintaa. Tämä moottori toimii jännitealueella 220 V - 230 V, joten se sopii tavanomaisiin virtalähteisiin. Sen kompaktit mitat, välillä 60 mm x 60 mm-104 mm x 104 mm, sallivat helpon integroinnin avaruusrajoitettuihin ympäristöihin.

Nimellistehotuotto on välillä 10 W - 400 W, tämä moottori tarjoaa monipuolisia suorituskykyominaisuuksia. Se on suunniteltu saavuttamaan nimellisnopeus 3000 rpm, mikä varmistaa nopean ja yhdenmukaisen käytön. Moottorin nykyinen veto vaihtelee välillä 0,3A - 7,1a, mikä osoittaa sen tehokkaan tehonkulutuksen suhteessa sen lähtöön.

Tämän harjaton vaihdemoottorin vääntömomentti vaihtelee välillä 0,036N.M - 1,5N.M, joka palvelee eri vääntömomentin vaatimuksia eri sovelluksissa. Tämä vääntömomentti tekee siitä ihanteellisen tehtäviin, jotka tarvitsevat sekä lempeitä että voimakkaampia liikkeitä.

220 V-230vac Brushless Gear -moottori yhdistää korkean hyötysuhteen, kompaktin koon ja luotettavan suorituskyvyn, mikä tekee siitä erinomaisen valinnan teollisuusautomaatioon, robotiikkaan ja muihin tarkkuuspohjaisiin kenttiin. Sen kyky toimittaa johdonmukainen vääntömomentti ja nopeus samalla kun alhainen virrankulutus varmistaa optimaalisen toiminnallisuuden ja energiatehokkuuden.

Korkeajännitemoottoriparametrit

Malli	Jännite V	Taajuus Hz	Nimellisvoima W -	Nimellisvirta Eräs	Nimellisnopeus Rpm	Arvioitu vääntömomentti N.M	Luokansuojaus IP -IP
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Moottorin jännite, virta ja nopeus räätälöitävät hänen pyynnönsä mukaisesti adoptoitavan ulottuvuuden sallittujen olosuhteiden mukaisesti.

Tyyppi

Korkeajännitemoottori

Tyyppi	Malli
Tyyppi	Hammaspyörä	Pyöreä akseli
Lyijyjohtotyyppi	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220a
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Rinnakkais akselin vaihde (myydään erikseen)

Vaihdetyyppi	Gearhead -malli	Vaihdesuhde

Pitkä käyttöikä ● Matala melu	2gn □ k 4GN □ K 5Gu □ kb 6Gu □ kb	3、3.6、5、6、7.5、9 、 12,5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (desimaalilähde)

Syötä vaihdesuhde mallinimen laatikossa.

Hammaspyöräpöytä

Gearhead ja Mid-Gearbox voidaan myydä erikseen.

Syötä vaihdesuhde ruudussa () mallinimessä.

Värillinen tausta □ osoittaa, että moottorin pyörivä suunta on vastakkainen.

Nopeus lasketaan jakamalla moottorin synkroninen nopeus vaihdesuhteella. Todellinen nopeus on 2% ~ 20% vähemmän kuin näytetty arvo kuorman koosta riippuen.

Vähennä nopeus taulukon vaihdesuhteen ulkopuolelle kiinnittämällä desimaalilähenkilö (vaihde: 10) vaihdepään ja moottorin väliin. Siinä tapauksessa sallittu vääntömomentti on 3n · m.

60 Sarjakorvauksen vääntömomentti Yksikkö: Yläpuoli (N.M)/ Blowside (KGF.CM)

Vaihdesuhde	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Lähtöakselin nopeus	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Korvausmomentti	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Sarjakorvausmomentti Yksikkö: Yläpuoli (N.M)/ Blowside (KGF.CM)

Vaihdesuhde	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Lähtöakselin nopeus	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Korvausmomentti	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 -sarjan korvausmomentti Yksikkö: ylösalaisin (n.m)/ blowside (kgf.cm)

Vaihdesuhde	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Lähtöakselin nopeus	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Korvausmomentti	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Sarjakorvausmomentti Yksikkö: ylösalaisin (n.m)/ blowside (kgf.cm)

Vaihdesuhde	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Lähtöakselin nopeus	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Korvausmomentti	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 sarjan mitat (yksikkö mm)

Asennusruuvit sisältyvät vaihdepäähän.

Lyijyjohdotustyyppi

Paino: Moottori: 0,5 kg / vaihde: 0,48 kg

Moottorimalli

Gearhead -malli

Vaihdesuhde

Ulottuvuus

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Syötä vaihdesuhde laatikossa (□) mallimennimessä

Pyöreän akselin tyypin akseli -osa

Paino ja akseliosan moottorin muoto ovat samat kuin hammaspyörätyypin.

Desimaalilähde

Se voidaan kytkeä GN -hammaspyörän akselityyppiin. 2GN10XK / paino: 0,2 kg

W -rie -pistoke reikä vastaava signaalin selitys

Pistoke	1	2	3	4
Signaali	Oa	W	Hz	Huijari
Pistoke	5	6	7	8
Signaali	V	Hölynpöly	HW	VCC

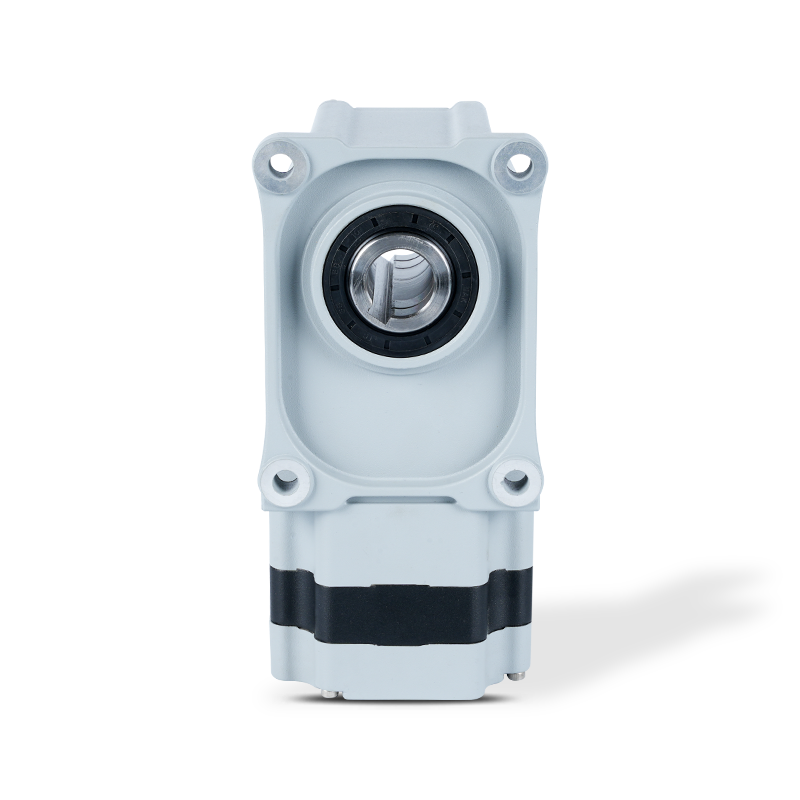

60 Paine L -tyyppinen pelkistin
